金属化学蚀刻 —— 精密制造的“无应力加工术”

文章出处：蚀刻人气：发表时间：2026-08-18 14:30

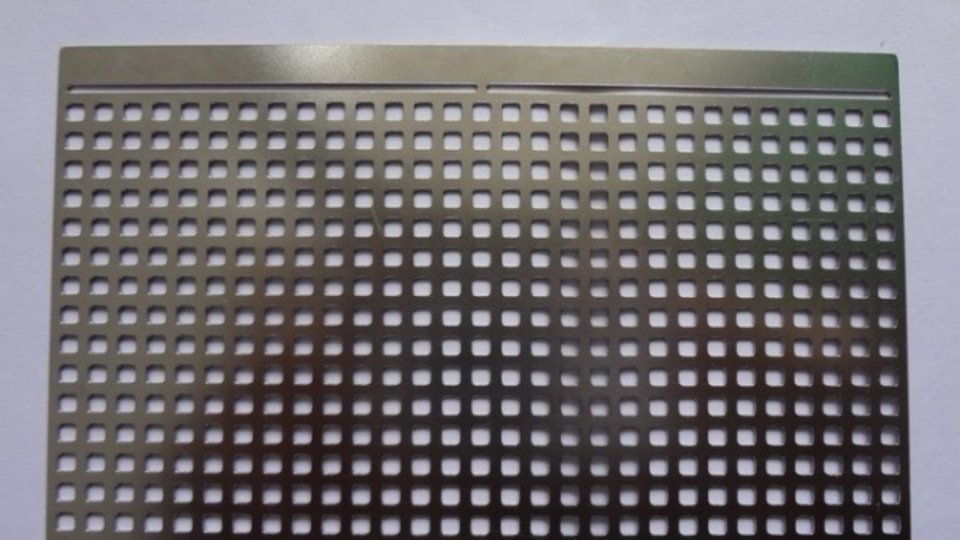

在航空航天、电子通信、医疗器械等领域，常常需要加工一些形状复杂、厚度极薄、精度要求高的金属零件 —— 滤网、引线框架、编码器码盘、弹簧片、掩模板…… 传统冲压、激光切割容易产生毛刺、应力和热变形，而金属化学蚀刻（Photo Chemical Machining, PCM）则以其独特的优势，成为这类精密零件的理想加工方式。

工艺原理：光刻防蚀，化学溶解

金属化学蚀刻的核心原理可以概括为八个字：光刻防蚀，化学溶解。它利用光致抗蚀剂（感光油墨或干膜）在紫外光照射下发生聚合交联反应，在金属表面形成一层耐酸碱的保护膜。当金属板浸入或喷淋化学蚀刻液时，未被保护膜覆盖的区域发生氧化还原反应被逐步溶解，而被保护的区域则完整保留，从而实现图形的精确转移。
与机械加工不同，化学蚀刻是纯化学反应过程，不产生机械应力、无热影响区、无毛刺，加工后零件的平整度和材料性能几乎不受影响。这对于厚度仅 0.01mm 的超薄金属箔、以及对弹性和疲劳寿命要求极高的精密弹簧片来说，是无可替代的优势。

完整工艺流程

金属化学蚀刻的标准流程通常包含以下环节：
1. 材料准备与前处理：根据产品要求选择不锈钢、铜、铝、镍、钛等金属板材，厚度一般在 0.01mm 至 2.5mm 之间。通过除油、酸洗、微粗化等步骤去除表面油污和氧化层，确保感光胶能够均匀牢固地附着。
2. 涂布感光胶：可采用丝网印刷液态感光油墨，或在热压条件下层压干膜光致抗蚀剂。双面蚀刻产品需要在板材两面同时涂布。
3. 曝光与显影：将制作好的菲林底片与板材紧密贴合，在紫外光下曝光使受光区域的感光胶聚合固化。随后用碳酸钠稀溶液冲洗，去除未曝光区域的胶层，露出待蚀刻的金属表面。
4. 化学蚀刻：将显影后的板材送入蚀刻机，通过喷淋或浸泡方式使蚀刻液（不锈钢常用氯化铁溶液，铜材常用酸性氯化铜或氯化铁）与裸露金属反应。这一阶段需严格控制蚀刻液的温度（通常 45℃以下）、浓度、pH 值、喷淋压力和传送速度，以保证尺寸公差和侧蚀量在可控范围内。
5. 脱膜与后处理：蚀刻完成后，用氢氧化钠等碱性溶液剥离剩余的固化感光胶，露出金属原色。随后根据需求进行清洗、干燥、电镀、染色、抛光或喷涂防护层等后处理。
6. 检测包装：对成品进行外形尺寸、孔径、平整度、表面质量等全检或抽检，合格后包装出货。

技术优势与应用场景

相比传统工艺，化学蚀刻的优势十分突出：一是无毛刺无应力，特别适合超薄、易变形零件；二是复杂图形一次成型，无论图案多么复杂，加工成本基本不变；三是批量一致性好，同批次产品尺寸偏差极小；四是设计修改灵活，只需更换菲林底片即可，打样成本低、周期短。
目前，化学蚀刻已广泛应用于电子行业的引线框架、屏蔽罩、FPC 补强板；精密机械行业的编码器码盘、光栅、垫片；汽车行业的喷油嘴片、电池极耳；医疗行业的手术刀片、植入式滤网；以及航天航空领域的散热翅片、蜂窝芯材等。

发展趋势

随着制造业向精密化、微型化发展，化学蚀刻正与电化学蚀刻、激光辅助蚀刻等技术融合，加工精度不断提升。同时，环保型蚀刻液的研发、蚀刻废液的循环再生利用，也成为行业关注的重点。作为一种 "温柔" 的减材制造技术，化学蚀刻将在精密制造领域持续发挥不可替代的作用。
