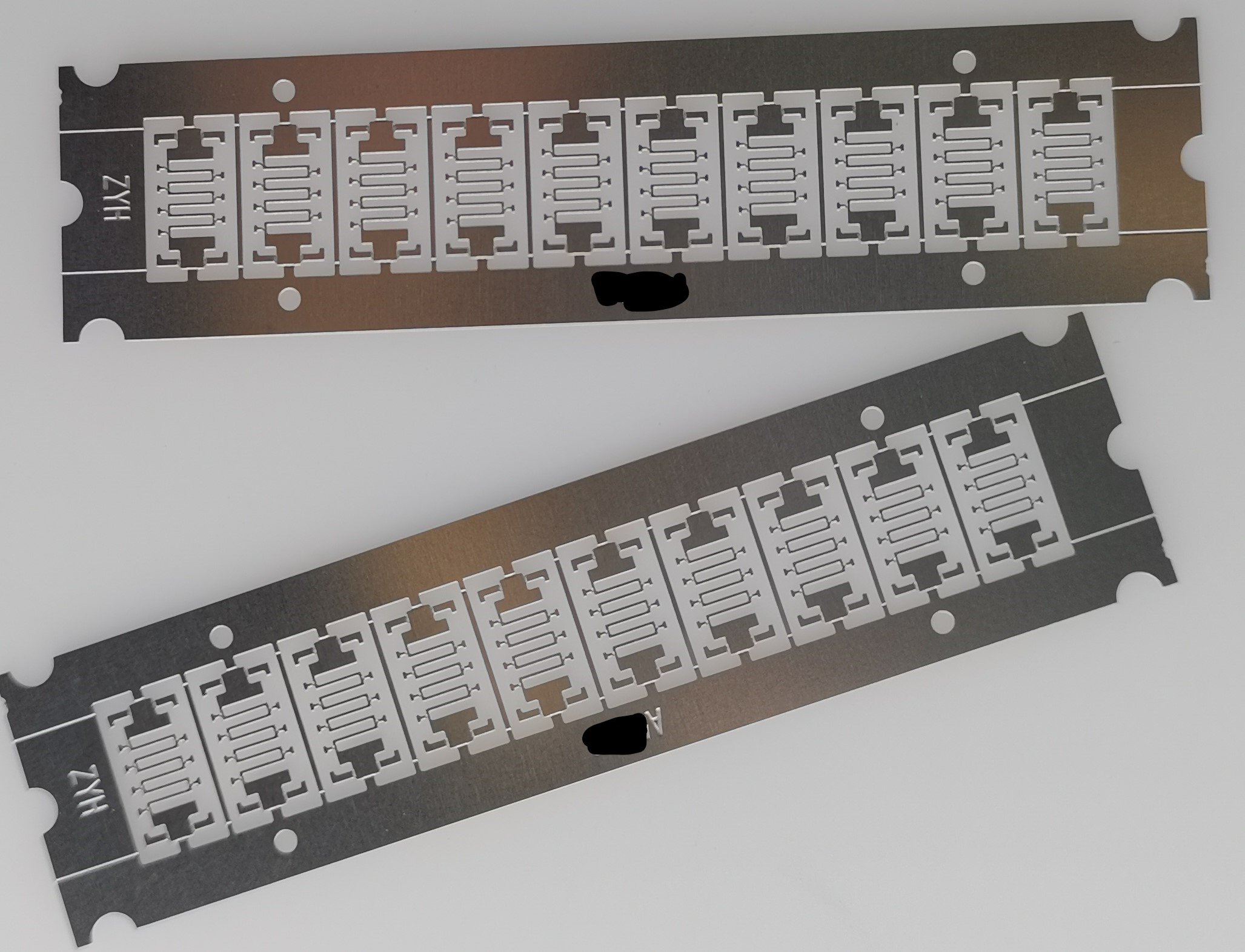

蚀刻加工是金属标识与精密五金行业主流的化学减材成型工艺，依靠金属与专用蚀刻液的氧化还原反应，实现板材局部定向腐蚀去除，对比激光、冲压、CNC加工，不存在机械应力、热变形、边缘熔边等固有缺陷，适配不锈钢、铝、铜、镍全品类薄金属板材加工。目前广泛应用于各类金属铭牌、精密滤网、导电弹片、设备刻度片生产，是标牌配套加工中使用率最高的精密成型工艺，贴合中小尺寸、复杂纹路、超薄工件的量产需求。

　　一、前期表面处理工艺要点

　　蚀刻不良70%来源于前期表面处理不合格。金属板材出厂后表面自带轧制油污、氧化膜，直接覆膜会出现干膜起翘、脱膜漏蚀。标准化前置工序分为四步：板材整平去应力、碱性超声除油、纯水多级漂洗、表面微蚀活化。其中除油水温恒定45℃，超声功率控制在60W，彻底清除矿物油与抛光蜡;微蚀活化仅去除0.5μm表层氧化层，不损伤基材尺寸。处理完成后板材表面水膜连续不破裂，保证感光干膜贴合附着力达到0级，杜绝蚀刻过程中图文边缘渗蚀、毛边问题。

　　二、核心蚀刻参数匹配逻辑

　　不同金属基材需要差异化药液与设备参数，也是蚀刻加工的核心技术壁垒。不锈钢采用硝酸-盐酸无氯蚀刻体系，槽液温度38-42℃，喷淋压力1.2bar，蚀刻速率2.2μm/s，可将侧蚀量控制在0.002mm以内;铝合金必须使用磷酸基弱酸药液，温度不得超过35℃，避免铝材发黑过溶;镍材使用氨基磺酸复合药液，腐蚀速率平缓，适合超精细纹路加工。设备采用上下双向喷淋结构，喷头倾角15°，避免药液涡流导致局部腐蚀不均，保证整块板材蚀刻深度误差不超过±0.005mm。

　　三、图文精度缺陷解决方案

　　量产中常见断线、针孔、图文偏移三大缺陷，均有标准化工艺修正方案。图文偏移主要由菲林对位误差导致，采用平行光曝光机替代传统散射曝光，对位精度提升至±0.001mm，消除图形拉伸形变;针孔多为板材杂质与药液气泡导致，增加药液消泡循环系统，同时原材料入库前增加表面外观全检;断线主要是干膜涂布不均，统一采用辊压自动覆膜，膜厚误差控制在±1μm。通过以上改良，精细字符最小线宽可做到0.02mm，满足高端标牌图文精度要求。

　　四、后处理及环保合规管控

　　蚀刻成型后依次进行脱膜、中和、钝化、表面外观处理。中和工序消除板面残留酸性离子，防止后期隐性返锈;不锈钢、镍材强制做等离子钝化，无需化学药剂，提升盐雾时长至1500小时以上;铝材配套封闭氧化处理，避免后期发白氧化。环保层面，蚀刻废液采用重金属沉淀、膜过滤循环回用，药液回收率可达92%，废水、废气均符合地方工业排污标准，满足下游风电、设备厂家的绿色供应链审核要求。

　　现阶段蚀刻加工已经摆脱粗放人工操作，全面走向自动化智能调控，系统可根据板材厚度自动调节温度、压力、传输速度。凭借低成本、高精度、无变形的综合优势，蚀刻加工持续占据金属标牌、精密非标件配套主流市场，为工业设备标识、精密五金配件提供稳定可靠的加工方案。(字数998)
