在青岛大东电子的日常生产中，不锈钢蚀刻是制作金属铭牌、设备标牌最常用的工艺之一。相比铝牌、铜牌，不锈钢标牌因其耐腐蚀、不生锈、质感好，广泛应用于工业设备、医疗器械、户外机柜、船舶等对耐久性要求较高的场景。本文结合实际加工经验，谈谈不锈钢蚀刻铭牌的工艺要点。

材料选择：304 还是 316？

我们常用的不锈钢板材以 304 为主，厚度集中在 0.3mm 至 1.0mm 之间。304 不锈钢通用性强，耐大多数工业环境腐蚀，成本也相对可控。对于沿海地区、化工厂区或医疗设备这类高腐蚀环境，则会选用 316L 材质，含钼元素使其耐氯离子腐蚀能力明显提升，但材料成本约高出 30%-40%。
来料后我们会先做表面检查，确认板材无划痕、无氧化斑，然后进行除油处理 —— 用碱性清洗剂去除表面轧制油和指纹，这一步直接影响后续感光胶的附着力，马虎不得。

工艺流程的几个关键节点

不锈钢蚀刻铭牌的标准流程是：除油→涂布感光油墨或贴干膜→曝光→显影→蚀刻→脱膜→上色（填漆 / 电泳）→表面处理。
曝光环节，我们通常用高压汞灯或 LED 紫外平行光曝光机，菲林底片与板材紧密贴合，曝光时间根据油墨厚度和光源强度调整。曝光不足会导致显影时线条脱落，曝光过度则会出现图形缩小、细节丢失。
蚀刻环节是核心。我们采用喷淋式蚀刻机，蚀刻液为三氯化铁溶液，波美度控制在 38-42°Bé，温度 40-45℃。传送带速度根据板材厚度和蚀刻深度调整，0.5mm 板材通常需要 2-3 分钟穿透。对于只需要凹刻文字、不需要穿透的铭牌，则采用半蚀刻工艺，通过控制蚀刻时间来控制凹刻深度，一般深度在 0.1-0.2mm，手感明显且不影响板材强度。
侧蚀问题是不锈钢蚀刻最常见的难点。蚀刻液不仅向下腐蚀，也会向侧面侵蚀，导致线条比设计稿偏细。我们的经验是在做菲林时提前做尺寸补偿，一般侧蚀量约为蚀刻深度的 0.8-1.2 倍，根据实际批量数据微调补偿值。

上色与表面处理

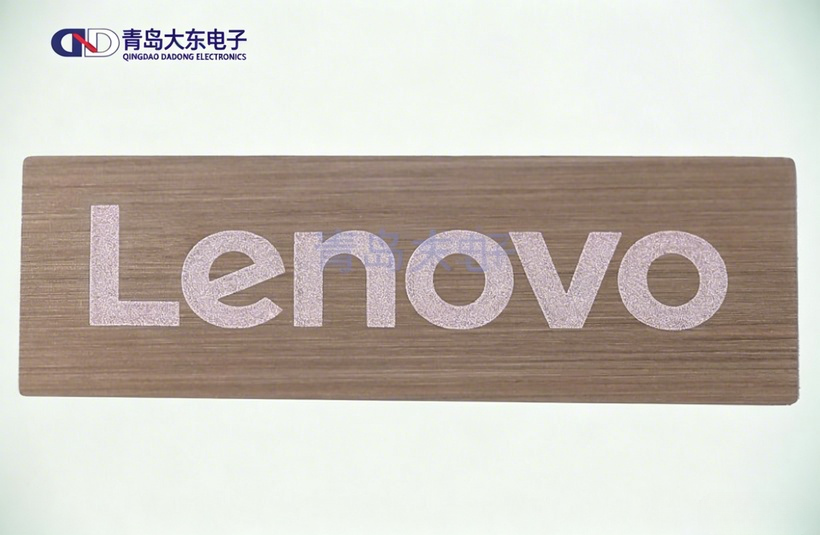

蚀刻完成脱膜后，铭牌上的文字和图形呈现凹下的金属原色。为了增强可读性，通常需要填漆。我们常用的方式有两种：一是丝网印刷填漆，将油墨刮入凹槽后擦除表面余漆，适合批量生产；二是电泳上色，漆膜均匀、附着力强，适合小字符和精细图形。颜色以黑色为主，也可根据客户需求做其他颜色。
表面处理方面，不锈钢铭牌常见的有拉丝、镜面、喷砂、钝化。拉丝处理能掩盖轻微划痕，工业感强；镜面则显得高档，适合品牌 logo 牌；喷砂表面哑光柔和，配合凹刻填漆效果很好。钝化处理能进一步提升抗锈蚀能力，户外使用的铭牌建议做钝化。

实际应用中的注意事项

有几个实际经验值得注意：一是户外使用的铭牌不建议做太薄，0.5mm 以上更稳妥，太薄容易因热胀冷缩变形；二是填漆后建议烘烤固化，自然晾干的漆膜附着力和耐候性都差一些；三是客户提供的矢量图一定要检查线条最小宽度，低于 0.15mm 的线条蚀刻后容易糊掉，需要提前沟通调整。
不锈钢蚀刻铭牌看似简单，实则每道工序都有讲究。把基础工艺做扎实，把细节控制到位，才能做出经得起时间考验的产品。
