五金蚀刻工艺流程

　　基材准备 选择304不锈钢/黄铜/铝合金作为基材。板材厚度范围0.05-2.0mm。使用碱性溶液去除表面油污，酸洗处理清除氧化层。水洗后烘干，表面粗糙度控制在Ra0.8μm以内。

　　光阻涂覆 采用辊涂方式施加感光油墨。油墨厚度15-25μm。预烘温度80℃，时间15分钟。曝光能量控制在300-500mj/cm²。显影液浓度0.8%-1.2%，温度30±2℃。

　　化学蚀刻 配置三氯化铁蚀刻液，比重维持在1.32-1.38。蚀刻温度保持40-50℃。喷淋压力0.2-0.3MPa。蚀刻速率每分钟0.01-0.03mm。实时监测溶液PH值在0.5-1.5范围。

　　后处理工序 剥离残余光阻使用5%氢氧化钠溶液。钝化处理采用硝酸-重铬酸钾混合液。最后进行纯水清洗，电阻率>15MΩ·cm。

　　五金蚀刻技术参数

　　最小线宽：0.05mm

　　公差控制：±0.01mm

　　蚀刻倾斜角：45-60度

　　日产能：300-500㎡

　　设备配置

　　精密涂布机：误差±2μm

　　曝光机：平行光公差±1°

　　蚀刻线：传送速度0.5-3m/min

　　废水处理系统：重金属去除率99.9%

　　应用验证

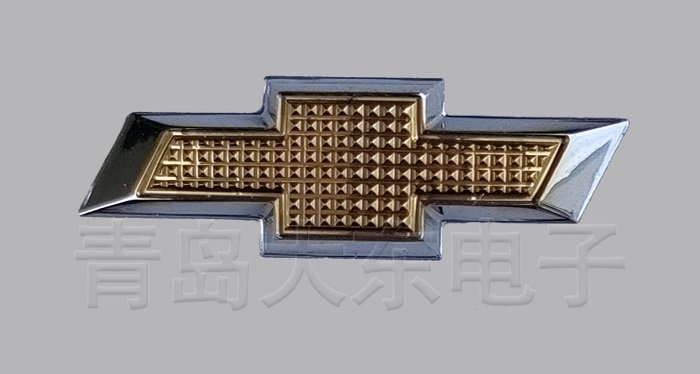

　　该工艺适用于电子接插件、金属滤网、装饰标牌生产。经测试，蚀刻件边缘毛刺高度<0.005mm，尺寸稳定性达到GB/T1804-m级标准。盐雾试验72小时无基材腐蚀。
